用途、适用范围和性能特点

1 用途、性能特点

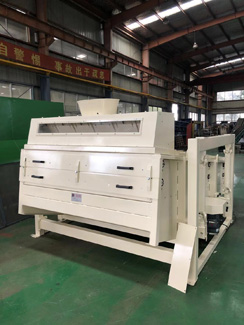

  SHXZ系列平面回转旋振筛是上海富易登机电设备销售有限公司(以下简称“我司”)在原平面回转筛及振动筛的基础上,消化吸收国内外其它行业同类设备先进技术而开发设计的。
  特别适合物料(大豆;水稻;小麦等)杂质(大、小杂质)清理和(豆粕)的分选。可广泛适用于粮油、饲料、食品、化工等行业。
本机可独立使用,也可配套垂直吸风道及自循环风选器使用,配套使用更好的清理物料中轻杂质及粉尘。

SHXZ系列平面回转旋振筛的特点如下:
1、 整体强度高,平面回转运行平稳、产量大,清理效果好;
2、 万向节吊杆悬吊筛体,保险可靠,故障少;
3、 进料箱内匀料装置,物料均匀铺满筛面,保证清理和分级效率;
4、 筛框强度高,筛面平整;
5、 筛框纵向压紧、垂直压紧,起压紧及密封双重作用;筛框横向水平压紧,调整筛框横向位置及水平压紧双重作用;
6、 筛框装取方便简单;
7、 传动模块化结构,整体换装,节约维修时间;
8、 可配装轴承温度显示及报警系统(用户自选);

2、主要结构及工作原理

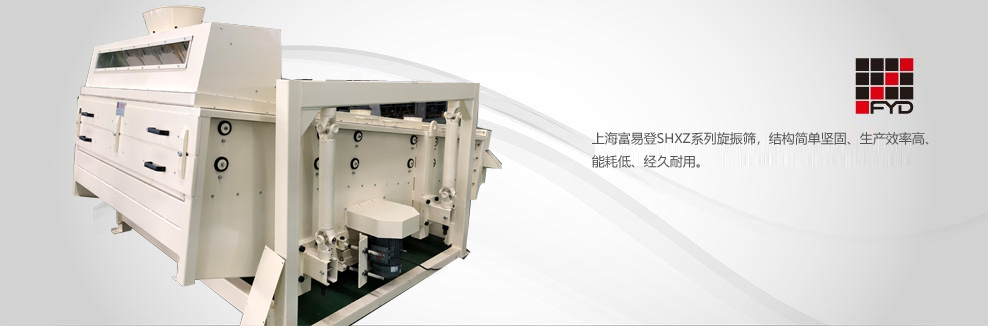

SHXZ系列平面回转旋振筛主要由机架、筛箱体、传动装置、吊架装置、进料箱、出料箱、筛框等组成。
SHXZ系列平面回转旋振筛是平面回转运动轨迹的清理设备。利用物料与杂质在粒度大小上的差异,配套适当的筛网孔径,在筛体往复回转运动下达到物料与杂质分离或物料与物料分级的目的。 3、筛运转原理及流程
物料从进料口1进入,经分料装置2匀料,将物料送入到筛体内第一层筛面上3,在筛体平面回转运动的情况下,物料贴着第一层筛面3向下移动,同时小于第一层筛孔的物料与杂质不断落在第二层筛面5,第二层筛面5上物料贴着筛面向下移动,同时小于第二层筛孔的物料与杂质不断落在底板上,第一层筛面3上的大杂或物料、第二层筛面5上物料、底板7上的小杂不断向下移动,在出料箱分离出大杂4、物料6、小杂8,从而完成物料的清理或分级过程。
